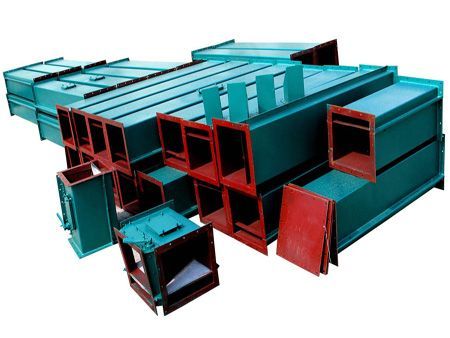

XZ型空气输送斜糟适用有于输送水泥等易流态化粉状物料，对粒度大、水分多、流态化性能差的物料不宜使用。本槽以高压离心风机（9-19：9-26型）为动力源，使密闭输送斜槽中的物料保持流态化向倾斜向下的一端缓慢的流动。本机主体部分无传动部件，密封操作管理方便，设备重量轻，电耗少，输送能力大，容易改变输送方向，采用新型涂沦透气层等优点。

安装：
1、一般直线输送安装进出料向下倾斜6--10度，上下槽体及各槽衔接处做到切实可靠的密封（可加垫）
2、需转弯用90度弯（分左右）
3、需分岔用三通槽或四通槽并在分岔后加载气阀。以控制流态化物料的流向，保证物料“允气”用风，停用段则能减少风量耗费
4、输送线过长或分岔后的下槽体侧面再加风机空气斜槽的耗气量计算公式如下：
V=60×α××L  式中V—耗气量m3/h;α—单位面积透气层的耗气量一般为2.0--3m3/m2 min;B—斜槽宽度mm；L—斜槽长度m。
5、本斜槽排风在出料槽上槽体排风，经排风管道后应进入小型布袋除尘口，其风量为所需风量的1.5倍,排风口处上槽压力要求保持再0左右。

使用及维修：
1、开机时先开风机再加料，关机时先停止加料，待料送完（或接近送完）后再停风机，分岔上的风机不用时停机；
2、输送槽应保持密封，如有漏气、漏粉应检修；
3、更换涤纶透气层时
a、裁剪，按要求的尺寸将透气层裁剪好，用电熨斗（或加热的钢条）将切口处加热封锁，防止扩散；
b、打孔，用略小于安装螺栓直径的铁棍加热，在透气层四周需要穿孔的部位穿孔。穿孔时注意不要让明火烧坏透气层。若用钻机打孔时，钻机后要用热铁棍将孔周熨热封锁，以防止脱散；
c、将透气层平铺于冲箱上，穿过螺栓，四周加铁条压紧，拧紧螺冒即可使用；
d、压条（或法兰）应去 刺，焊接处磨干；
e、为保证密封，可在透气层下表面四周涂抹高分子密封胶（或加10毫米厚毛毡垫）。

技术参数：

项目			型号
			200	250	315	400	500
槽体内宽度			200	250	315	400	500
产 量 t/h	8°	水泥	22	40	70	130	220
		生料	16	30	55	100	165
	10°	水泥	40	65	120	250	400
		生料	30	55	90	185	300
风压KPa			3--4
风量m3/m2.min			1.5--2
