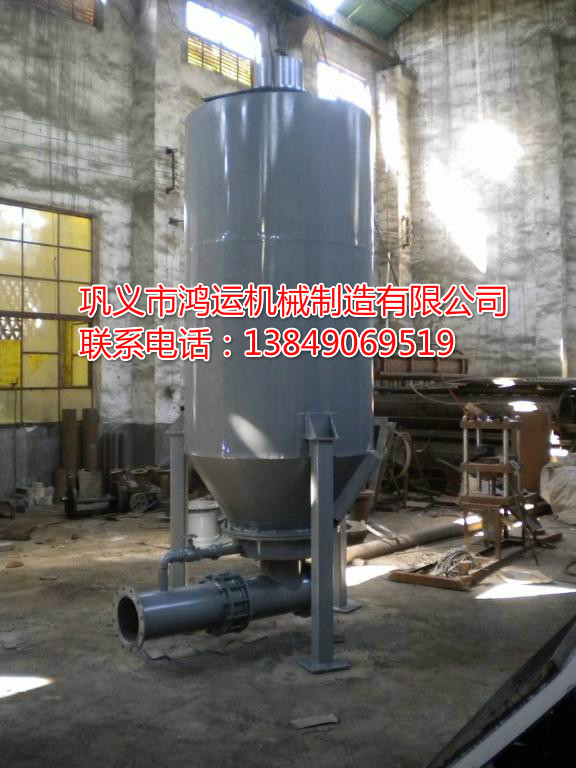

一、概述

    气力提升泵是一种垂直提升用的气力输送设备。它可以代替提升机，在提升高度超过30m时使用较为经济。气力提升泵设备结构简单，操作方便可靠，无粉尘、磨损小；但提升高度低时，电耗高于提升机。

　　气力提升泵分卧式和立式两种。喷嘴水平布置时为卧式，或称平吹式；垂直布置时为立式。

规格

DN800

DN1000

DN1250

DN1400

DN1600

泵体 内直径

d=φ800

d=φ1000

d=φ1250

d=φ1400

d=φ1600

进料管 规格

φ219×6

φ273×6.5

φ325×8

φ283

φ384

出料管规格

φ159×4.5

φ219×6

φ325×8

φ283

φ384

大输送能力

22t/h

50t/h

80t/h

85t/h

125～170t/h

大提升高度

100m

100m

100m

65m

65m

空气需求量

20m³/min

30～45m³/min

100m³/min

80m³/min

140～200m³/min

风机压力

0.06Mpa

0.06Mpa

0.06Mpa

0.06Mpa

0.06Mpa

物料高温度

<120℃

<120℃

<120℃

<120℃

<120℃

物料含水量

<1%

<1%

<1%

<1%

<1%

设备总高

H=6000mm

H=6500mm

H=8913mm

H=8700mm

H=9140mm

设备总重

1500kg

2000kg

2600kg

3500kg

3930kg

安装尺寸

φ800-3×M20

φ1000-3×M20

φ1250-3×M20

φ1400-3×M20

φ1600-3×M20
